產品簡介:

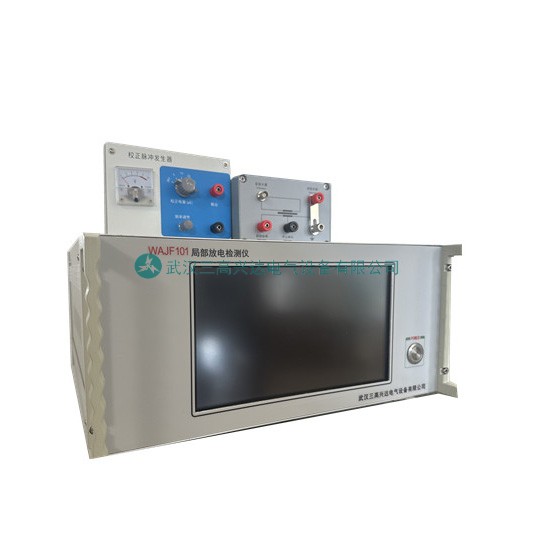

局部放電檢測儀采用10.1寸觸摸屏操作方式。具有一鍵自動校正、高壓試驗電壓分壓比可設置、串口通訊上傳測試數據功能。該儀器與校正脈沖發生器、輸入單元配合使用,是電力部門、制造廠商和科研院所等單位廣泛使用的局部放電測試儀器。
產品別稱:局放儀、局部放電測試儀、局部放電分析儀、局部放電檢測裝置、電氣局部放電檢測儀
產品特點:
1.局部放電檢測系統為單通道、臺式、液晶觸摸頻顯示。
2.信號放大(模擬、電子、數字)、濾波、數據采集、數據處理、圖形顯示、試驗報告自動生成。
產品參數:
1.可測試品的等效電容量范圍6pF~250μF
2.測量范圍:0.1pC~10000nC
3.通道數:單通道
4、檢測靈敏度及允許電流見表:
輸入單元 序號 | 調諧電容范圍 | 靈敏度(pC) (不平衡電路) | 允許電流有效值 | |
不平衡電路 | 平衡電路 | |||
1 | 0~25~100pF | 0.02 | 30mA | 0.25A |
2 | 25~100~400pF | 0.04 | 50mA | 0.5A |
3 | 100~400~1500pF | 0.06 | 120mA | 1A |
4 | 400~1500~6000pF | 0.1 | 0.25A | 2A |
5 | 1500~6000~25000pF | 0.2 | 0.5A | 4A |
6 | 0.006~0.025~0.1μF | 0.3 | 1A | 8A |
7 | 0.025~0.1~0.4μF | 0.5 | 2A | 15A |
8 | 0.1~0.4~1.5μF | 1 | 4A | 30A |
9 | 0.4~1.5~6.0μF | 1.5 | 8A | 60A |
10 | 1.5~6.0~25μF | 2.5 | 15A | 120A |
11 | 6.0~25~60μF | 5 | 25A | 200A |
12 | 25~60~250μF | 10 | 50A | 300A |
7R | 電阻 | 0.5 | 2A | 15A |
