產品簡介：
WAZGF系列直流高壓發生器采用了高頻倍壓電路，根據電磁兼容性理論，采用屏蔽、隔離和接地等措施。使直流高壓發生器實現了能承受額定電壓放電而不損壞。具有輸出功率大、體積小的特點，有可靠的過壓、過流及零位合閘保護功能，帶0.75倍電壓切換功能。適用于電力部門、工礦、冶金、鋼鐵等企業動力部門對氧化鋅避雷器、電力電纜、變壓器、斷路器、發電機等高壓電氣設備進行直流耐壓試驗或直流泄漏電流試驗。
產品別稱：直流高壓發生器、直高發、高壓發生器、中頻直流高壓發生器、便攜式直流高壓發生器、ZGF直流高壓發生器、工頻高壓發生器、高壓發生器直流高壓發生器
產品特點：
1.直流高壓發生器具有紋波系數小、電壓輸出穩定、無噪音。
2.具有過壓、過流、零壓?jiǎn)?dòng)和故障保護功能，電壓保護值可整定，顯示直觀。
3.電壓、電流采用數碼顯示，且通電源就有讀數，方便監視輸出狀態。
4.具有0.75倍電壓換算，方便測試氧化鋅避雷器。
5.產品結構緊湊、體積小、攜帶方便。
適用范圍：
1.閥式避雷器的電導電流試驗。
2.電力變壓器的直流耐壓試驗及泄漏電流測量。
3.高壓電纜（35～500kV及以下）的直流耐壓試驗及泄漏電流測量。
4.氧化鋅避雷器的U1mA直流參考電壓試驗和0.75U1mA下的泄漏電流試驗。
產品參數：
規格 技術參數 | 60/2 | 60/3 | 60/5 | 120/2 | 120/3 | 120/5 | 200/2 | 200/3 | 200/5 | 300/2 | 300/5 |
額定電壓（KV） | 60 | 60 | 60 | 120 | 120 | 120 | 200 | 200 | 200 | 300 | 300 |
額定電流（mA） | 2 | 3 | 5 | 2 | 3 | 5 | 2 | 3 | 5 | 2 | 5 |
額定功率（W） | 120 | 300 | 300 | 240 | 360 | 600 | 400 | 600 | 1000 | 600 | 1500 |
電壓測量精度 | 數顯表±（1.0 %讀數±0.2KV） | ||||||||||
電流測量精度 | 數顯表±（1.0 %讀數±2） | ||||||||||
波紋系數 | ≤0.5％ | ||||||||||
電壓穩定度 | 隨機波動，電源電壓變化±10%時≤1％ | ||||||||||
電源 | 單相交流50Hz/220v±10％ | ||||||||||
工作方式 | 間斷使用 | ||||||||||
一次連續時間最長為30分鐘 | |||||||||||
工作環境 | 溫度：-10～40℃ | ||||||||||
相對濕度：室溫為25℃時不大于85％（無凝露） | |||||||||||
海拔高度：1500米以下 | |||||||||||
帶電容負荷能力 | 被試品電容量無限制 | ||||||||||
可用1.5倍的額定電流充電 | |||||||||||

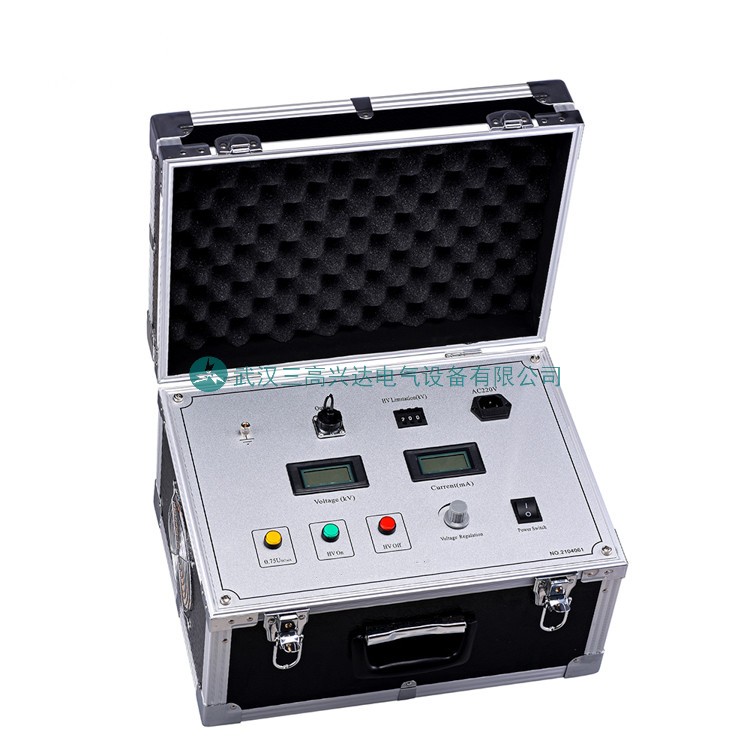

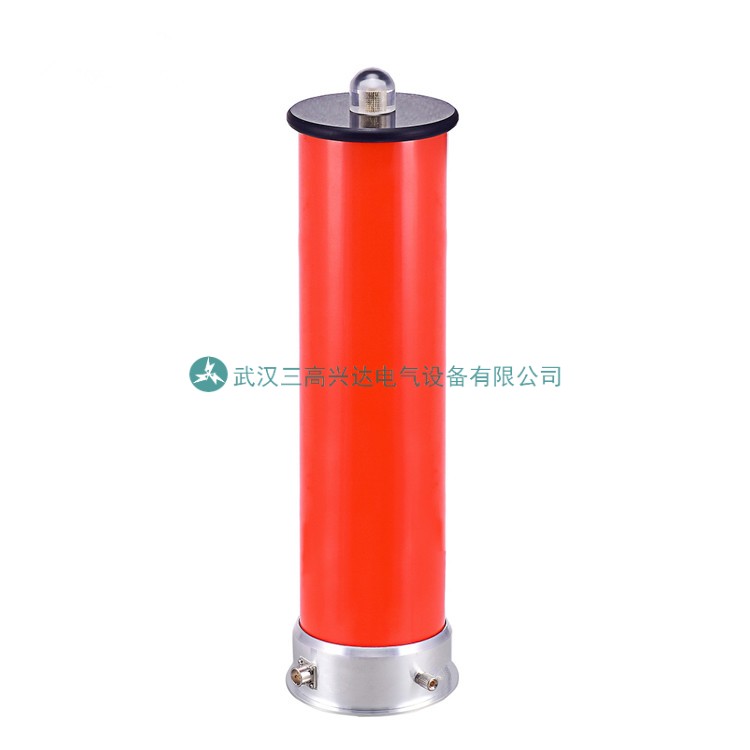

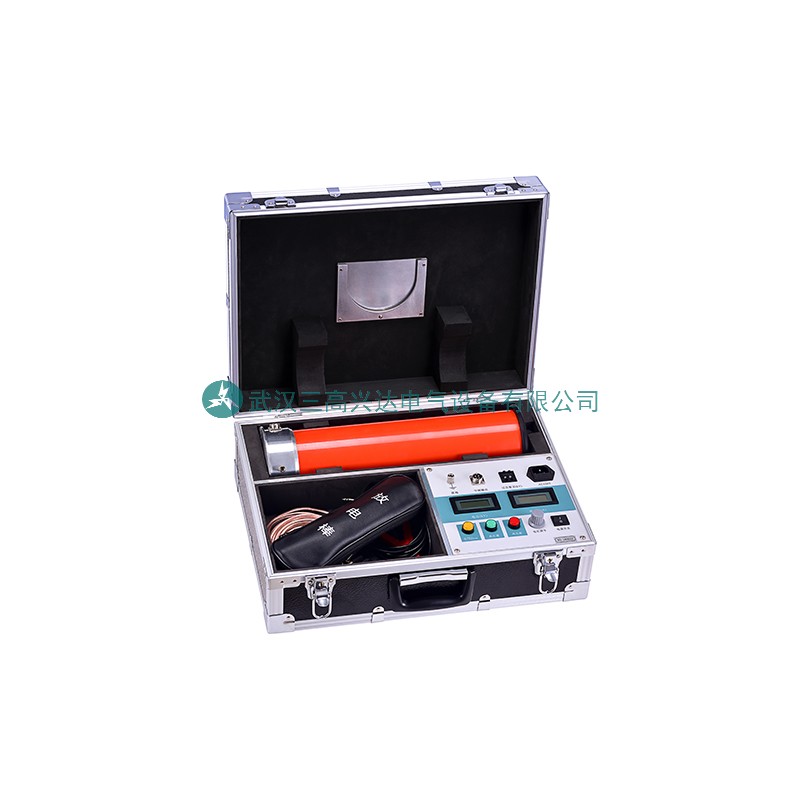

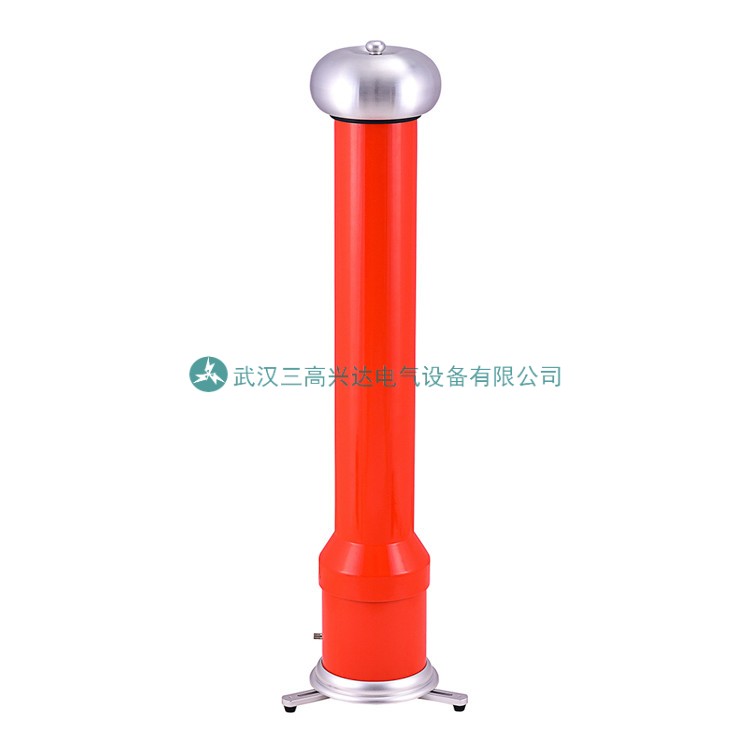

結構特點 | 環氧玻璃鋼電氣絕緣倍壓筒 | ||||||||||
空氣絕緣、無泄漏之慮 | |||||||||||
操作箱特點 | 精度0.75UDC--1mA單觸按鈕（精度≤1.0％）適合氧化鋅避雷器試驗 | ||||||||||
過壓保護采用撥碼設置，一目了然 | |||||||||||
立臥兩用型國際標準機箱,現場更方便 | |||||||||||
選型參考：
氧化鋅避雷器直流參考電壓和泄漏電流試驗:
避雷器額定電壓 kV | 10 | 35 | 66 | 110 | 220 |
直流參考電壓 kV | 28 | 90 | 135 | 168 | 314 |
設備選型 kV / mA | WAZGF - 60 / 2 | WAZGF - 120 / 2 | WAZGF - 200 / 2 | WAZGF - 200 / 2 | WAZGF - 400 / 3 |
根據變電站電壓等級選擇
變電站電壓等級 kV | 10 | 35 | 66 | 110 | 220 | 330 |
最高試驗電壓 kV | 47 | 105 | 135 | 192 | 305 | 大于400 |
設備選型 kV / mA | WAZGF - 60 / 2 | WAZGF - 120 / 2 | WAZGF - 200 / 2 | WAZGF - 200 / 2 | WAZGF - 400 / 3 | WAZGF - 800 / 10 |
根據承修承試資質級別選擇
承修承試級別 | 5 級 | 4 級 | 3 級 | 2 級 | 1 級 |
最高試驗電壓 kV | 28 | 90 | 168 | 305 | 大于400 |
設備選型 kV / mA | WAZGF - 60 / 2 | WAZGF - 120 / 2 | WAZGF - 200 / 2 | WAZGF - 400 / 3 | WAZGF - 800 / 10 |
紙絕緣電纜直流耐壓和泄漏電流試驗試驗
電纜額定電壓 Uo / U kV | 3.6 / 6 | 6 / 6 | 6 / 10 | 8.7 / 10 | 21 / 35 | 26 / 35 |
直流試驗電壓 kV | 17 | 30 | 40 | 47 | 105 | 130 |
設備選型 kV / mA | WAZGF - 60 / 2 | WAZGF - 60 / 2 | WAZGF - 60 / 2 | WAZGF - 60 / 2 | WAZGF - 120 / 3 | WAZGF - 200 / 5 |
橡塑絕緣電纜直流耐壓和泄漏電流試驗試驗
電纜額定電壓 Uo / U kV | 6 / 10 | 8.7 / 10 | 21 / 35 | 26 / 35 | 48 / 66 | 64 / 110 | 127 / 220 |
直流試驗電壓 kV | 26 | 37 | 63 | 78 | 144 | 192 | 305 |
設備選型 kV / mA | WAZGF - 60 / 2 | WAZGF - 60 / 2 | WAZGF - 120 / 5 | WAZGF - 120 / 5 | WAZGF - 200 / 5 | WAZGF - 200 / 10 | WAZGF - 400 / 5 |
自容式充油電纜主絕緣直流耐壓和泄漏電流試驗試驗
電纜額定電壓 Uo / U kV | 48 / 66 | 64 / 110 | 127 / 220 | 190 / 330 | 290 / 500 |
直流試驗電壓 kV | 175 | 275 | 475 | 585 | 775 |
設備選型 kV / mA | WAZGF - 200 / 3 | WAZGF - 300 / 3 | WAZGF - 500 / 5 | WAZGF - 600 / 5 | WAZGF - 800 / 10 |
