產品簡介：
高壓斷路器在電力系統中擔負著控制和保護的雙重任務，其性能的優劣直接關系到電力系統的安全運行，機械特性參數是判斷斷路器性能的重要參數之一。

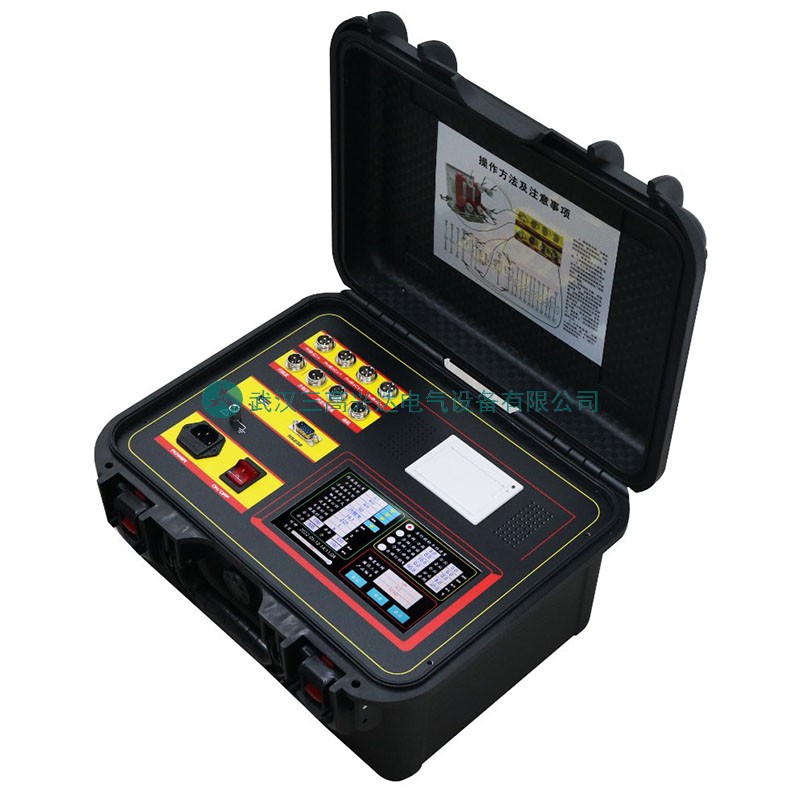

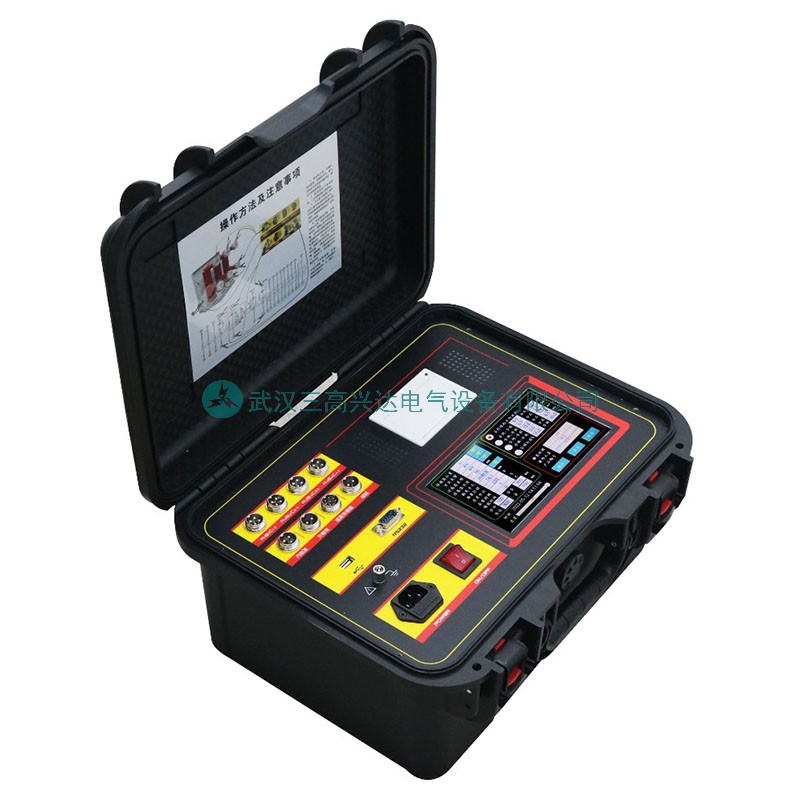

WAGK-I高壓開關機械特性測試儀適應各種高壓開關動作特性測試的需要，能夠測量各種電壓等級的少油、多油、真空、六氟化硫等高壓斷路器的機械動特性參數。儀器采用大屏幕顯示，漢字提示人機對話的方式操作，漢字顯示結果并打印輸出，具有智能化、功能多、操作簡單、體積小、重量輕、外觀美等優點。
產品別稱：高壓開關機械特性測試儀、開關機械特性測試儀、高壓開關綜合測試儀、斷路器動特性測試儀、斷路器機械特性測試儀、斷路器綜合測試儀、高壓開關時間特性測試儀、高壓開關特性測試儀、開關特性測試儀、斷路器測試儀、開關參數測試儀
產品特點：
1.時間：12個斷口的固有分、合閘時間，同相同期、相間同期。
2.重合閘：每斷口的合－分，分－合，分－合－分；過程時間：一分時間、一合時間、二合時間、金短時間、無電流時間值。
3.彈跳：每斷口的合閘彈跳時間，彈跳次數，彈跳過程，彈跳波形；每斷口的分閘反彈幅值。
4.速度：剛分、剛合速度，最大速度，時間－行程特性曲線。
5.行程：總行程，開距，超行程，過沖行程，反彈幅值。
6.電流：分、合閘線圈的分、合閘電流值、電流波形圖。
7.動作電壓：機內提供DC30～250V/20A數字可調斷路器動作電源，自動完成斷路器的低電壓動作試驗，測量斷路器的動作電壓值。
產品參數：
使用環境 | 輸入電源 | 220V±10% 50Hz±10% |
大氣壓力 | 86～106kpa ℃ | |
溫度 | －10～45℃ | |
濕度 | ≤80%RH | |
安全性能 | 絕緣電阻 | ＞2MΩ |
介電強度 | 電源對機殼工頻1.5kV耐壓1分鐘，無閃絡與飛弧 | |
基本參數 | 時間 | 量程：16000.0ms，分辨率：0.1ms 誤差：①200ms以內，0.1ms±1個字 ②200ms以上，±2% ③同期，±0.1ms |
速度 | 量程：20.00m/s，分辨率0.01m/s 誤差：①0～2m/s以內，±0.1m/s±1個字 ②2m/s以上，±0.2m/s | |
行程 | 真空斷路器：量程：50.0mm，分辨率：0.1mm，誤差：±0.5mm SF6斷路器：量程：300.0mm，分辨率：0.1mm，誤差：±2mm 少油斷路器：量程：600.0mm，分辨率：0.1mm，誤差：±2mm | |
電流 | 量程：20.00A ，分辨率：0.01A | |
斷口類型 | 12路金屬斷口 | |
輸出電源 | DC30～250V數字可調/20A（瞬時工作） | |
尺寸及質量 | 主機：360×290×280mm ; 6kg 附件：370mm×280mm×220mm ; 9kg |
