產品簡介：

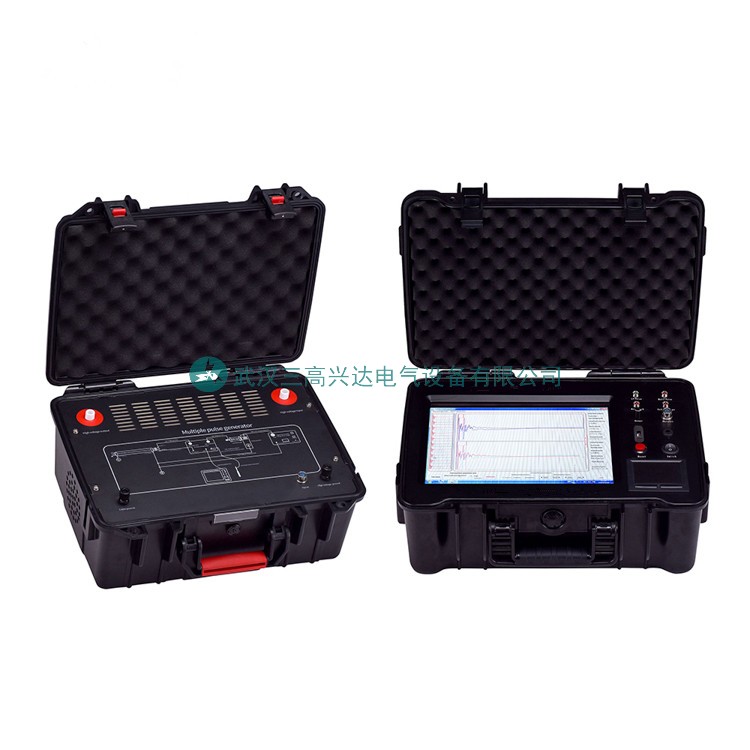

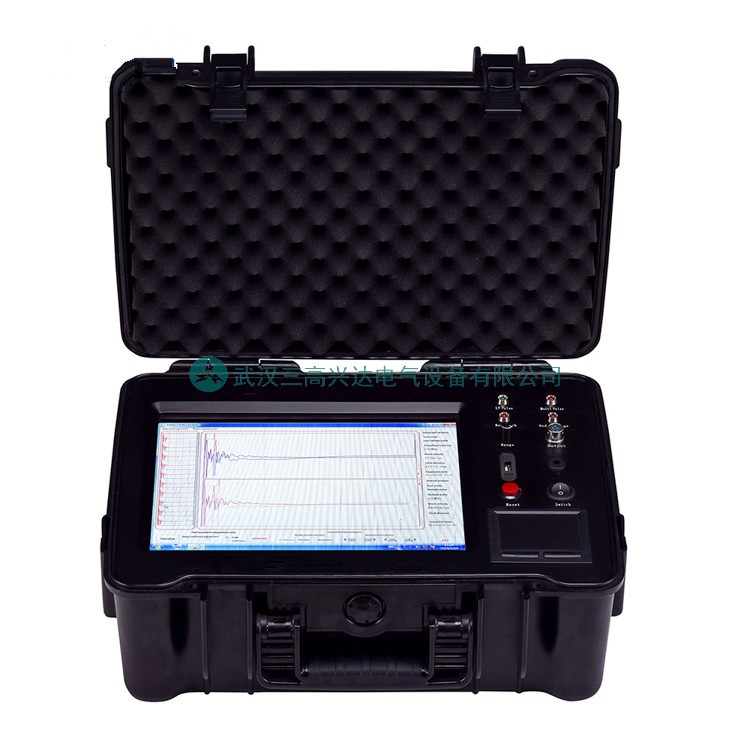

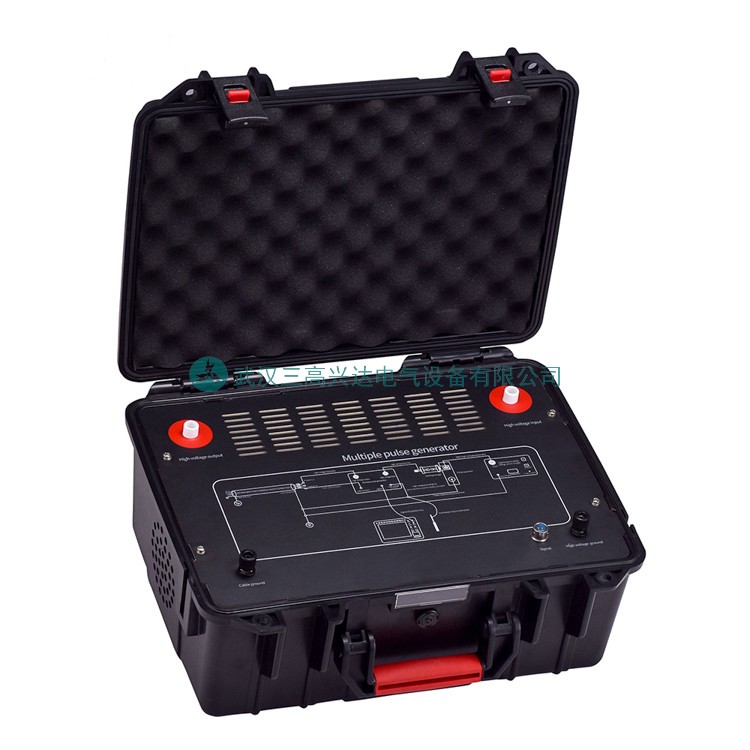

      WA-A40多次脈沖電纜故障測試儀主要用于電力電纜開路、短路、接地、低阻、高阻閃絡性及高阻泄漏性故障的測試，以及同軸通信電纜和市話電纜的開路、短路故障的精確測試；還可以電波測速、測定線纜長度等，并可建立電纜檔案以便日常維護管理。整套設備包含：多次脈沖電纜故障測試儀、脈沖信號耦合單元、電纜路徑探測儀、智能型電纜故障精確定點儀、一體式高壓信號發生器五部分。

產品別稱：全智能多次脈沖電纜故障測試儀、多次脈沖電纜故障測試儀、地下電纜故障定位儀、電纜故障測試儀、低壓電纜故障測試儀、高壓電纜故障測試儀

產品特點：

1.用于35kV及以下不同等級、不同截面、不同介質及各種材質的電力電纜的各類故障，包括：開路、短路、低阻、高阻泄漏、高阻閃絡性故障。

2.可配合高壓設備實現傳統電纜故障測試的低壓脈沖法、沖擊閃絡法、三次脈沖法、多次脈沖法、速度測量法。

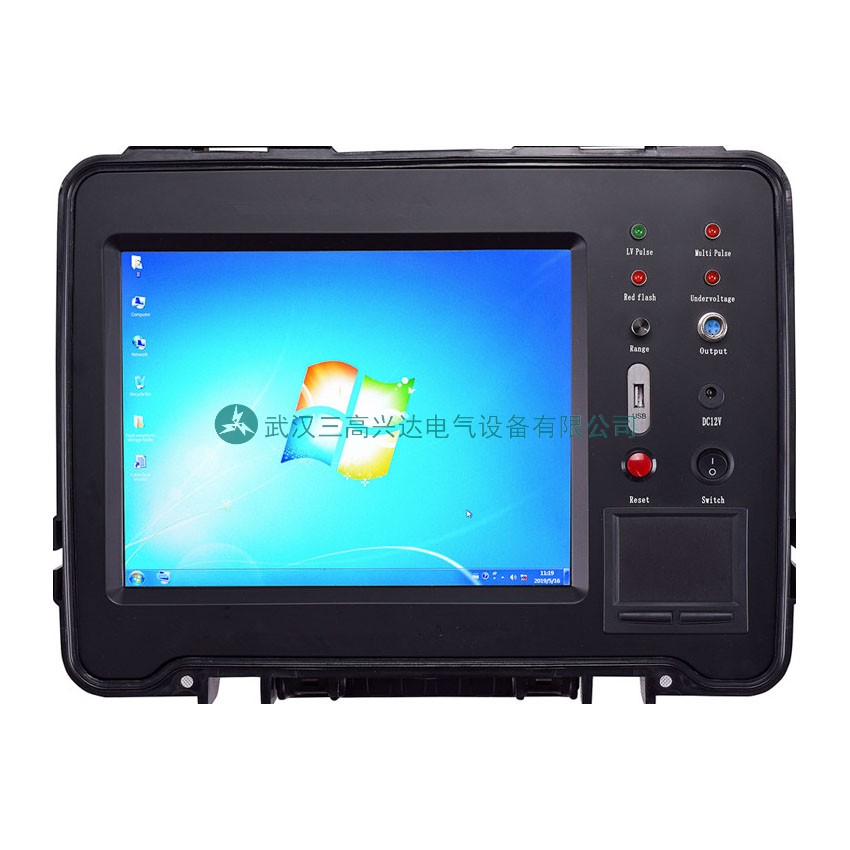

3.工業級10.4寸彩色觸摸液晶屏顯示，全中文操作軟件和使用界面，子菜單方式和文字提示實現人機互動。

4.全局波形和局部波形同步顯示，便于整體分析和細節調整。

5.任何高阻故障均呈現類似低壓脈沖短路故障波形特征，極易判讀。

6.采用多次脈沖法測試時，界面同時采集8條真實波形，更便于判讀和降低測試誤差，提高測試精度。

7.內置電源供電，在無電源環境中均可長時間使用。

8.體積小、重量輕、使用方便。

9.內置存儲/調出功能，可方便將數據及波形保存或調出重新分析。

10.測試信號提供多種脈沖寬度，無測試盲區。

產品參數：

1.采樣方法：低壓脈沖法、沖擊閃絡法、三次脈沖法、多次脈沖法、速度測量法

2.采樣速率：200 MHz、100 MHz、80 MHz、40 MHz、20MHz、10 MHz

3.脈沖寬度：0.05μs、0.1μs、0.2μs、0.5μs、1μs、2μs、8μs

4.波速設置：交聯乙烯、聚氯乙烯、油浸紙、不滴油和未知類型自設定

5.沖擊高壓：40kV及以下

6.測試距離：＜60km

7.分 辨 率：1m

9.測試精度：1m

10.顯示方式：工業級10.4寸彩色觸摸液晶屏。

11.操作方式：觸摸屏操作、物理旋鈕操作。

12.分析設置：滾屏、縮放、保存、調出、波移等功能。

13.工作電源：內置電池供電，耦合單元無源工作。

14.連續工作：＞4h（亦可使用外接電源使用）。

15.儲存功能：具有數據存儲功能，可存儲大量現場波形及數據，并隨時調出使用。
